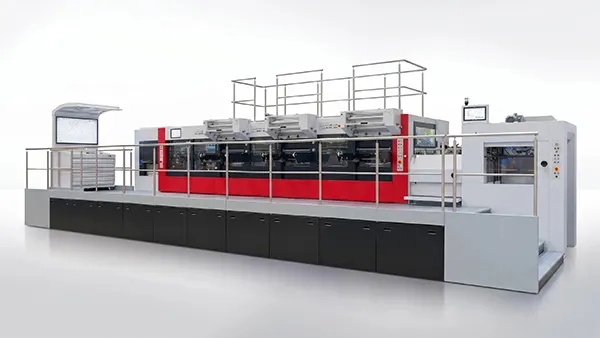

Tripress 92FFCSB
Máquina de estampado en caliente
La máquina de estampado en caliente Tripress 92FFCSB de MK cuenta con tres estaciones principales, todas ellas capaces de realizar estampaciones de alta precisión. La tercera estación puede cambiarse fácilmente al modo de troquelado, permitiendo operaciones de desbarbado y separación o expulsión (blanking). Esto posibilita un flujo de trabajo de producción integrado que combina la estampación con el troquelado y la expulsión. La máquina permite alternar rápidamente entre el troquelado/expulsado y la salida de pliegos completos sin necesidad de accesorios adicionales, lo que mejora considerablemente la comodidad operativa y la flexibilidad del flujo de trabajo.
Con una velocidad máxima de 6000 hojas por hora, esta máquina de estampado en caliente ofrece el triple de eficiencia que las máquinas de estampado tradicionales de una unidad. Gracias a un sistema de ajuste por servomotor de nuevo diseño para la placa de panal y la placa base, el tiempo de preparación se reduce eficazmente a través de la interfaz hombre-máquina (HMI). Además, el sistema externo de alimentación de película por vacío en sentido longitudinal y el sistema motorizado de arrastre permiten sustituir la película sin detener la máquina, lo que aumenta la productividad continua.
| Modelo | |
| Tamaño máximo de la hoja | 920 × 650mm |
| Tamaño mínimo de la hoja | 360 × 320mm |
| Tamaño máximo de troquelado | 910 × 630mm |
| Tamaño máximo de estampado | 810 × 600mm (Desbobinado de lámina externa) |
| Margen de la pinza | 9-17mm |
| Tamaño de la chaveta interior | 960 × 666mm |
| Rango del papel | 90-2000g/m² (cartón) |
| 0.1-2mm (cartón) | |
| ≤4mm (cartón corrugado) | |
| Cartón corrugado de ≤2 mm (planitud <20mm/m²) (con MasterSet) | |
| Precisión del registro de repetición | ≤±0.10mm (troquelado y estampado con foil estándar) |
| ≤±0.20mm (estampado de foil para posicionamiento de hologramas) | |
| ≤±0.10mm (con MasterSet) | |
| Presión máxima | 200 toneladas |
| Velocidad máxima | 6000 hojas/h |
| Altura máxima de la pila de alimentación | 1500mm (incl. palé) |
| Altura máxima de la pila de entrega | 1200mm (incl. palé y modelo de expulsión/blanking) |
| 1300mm (incl. palé, entrega de hoja completa) | |
| Diámetro máximo del foil | Ø300mm (longitudinal) Ø200mm (transversal) |
| Sistema de calefacción | 20 zonas, ajustables de 40°C a 180°C |
| Ancho del foil | 20-810mm |

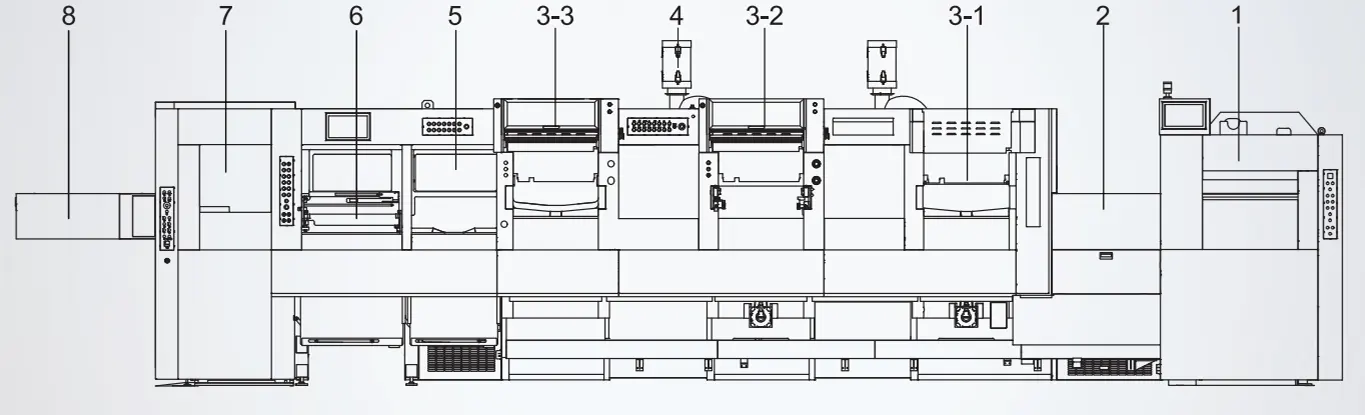

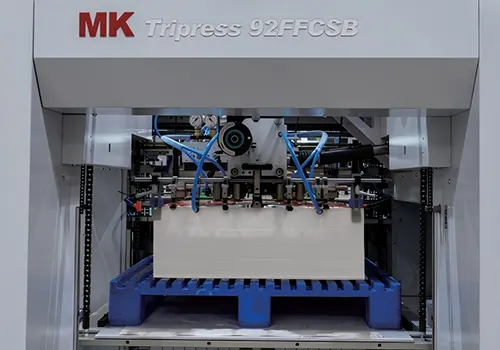

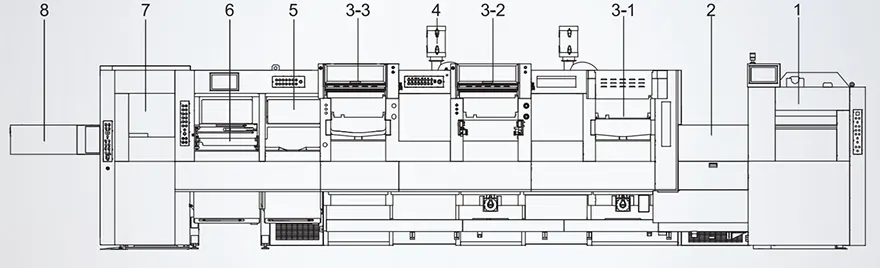

- Estación de alimentación: Sistema de alimentación de papel de alta velocidad y funcionamiento continuo
- Plataforma de alimentación: Rodillo de presión ajustable integrado, mecanismo de deceleración previo a la llegada del papel y registro lateral de empuje/tracción

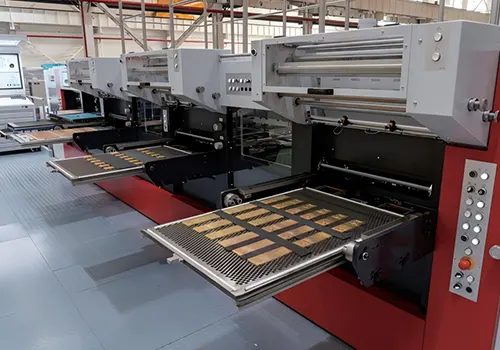

- Estación principal: Bloqueo neumático del bastidor, microajuste mediante servomotores para la placa base y la placa de panal (bastidor de troquelado) y función de liberación automática de presión mediante servomotor

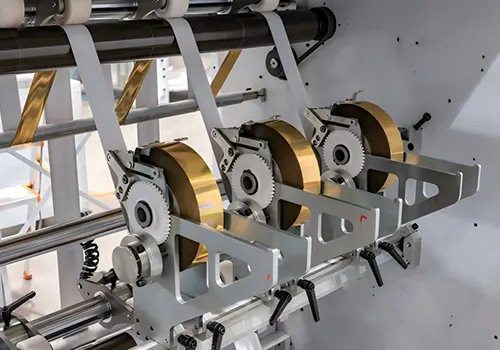

- Dispositivo externo de alimentación de foil: Alimentación longitudinal de foil por vacío de alta precisión

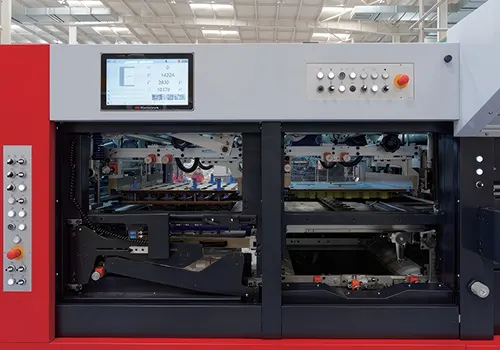

- Estación de desbarbado: Sistema de centrado y sistema de elevación motorizado con bloqueo rápido
- Estación de expulsión (blanking): Sistema de centrado y sistema de elevación motorizado con bloqueo rápido
- Dispositivo auxiliar de toma de muestras y salida sin paradas: Mejora la eficiencia de la producción continua

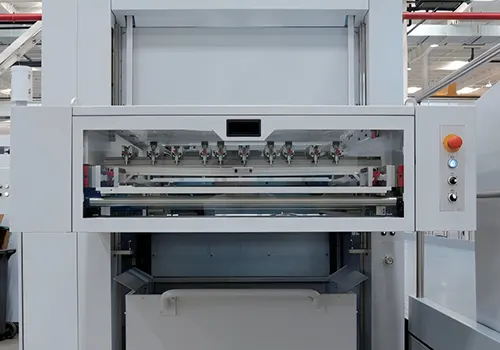

- Dispositivo de salida de papel: Optimizado para alta velocidad y apilado uniforme
- Mesa de alimentación por vacío (opcional)
- Ajuste motorizado de la alineación lateral
- Cabezal de alimentación con alineación frontal y lateral
- Ajuste integrado del rodillo de presión (fácil de regular)
- Detección ultrasónica de doble hoja
- Accionamiento mecánico para las tres estaciones principales: sistema estable, eficiente y de bajo consumo energético.
- Nuevo sistema de posicionamiento de la barra de pinzas que aumenta considerablemente la precisión y la estabilidad.
- Nuevo sistema de ajuste de presión mediante servomotor para un control rápido de la presión.
- Nuevo sistema de ajuste fino mediante servomotor para la placa de nido de abeja y la placa base.
- Sistema externo de alimentación de foil que facilita el cambio de bobina, reduce las paradas de la máquina y aumenta la eficiencia.
- Nuevo diseño de la trayectoria del foil y de la evacuación del material sobrante.
- Sistema motorizado de montaje de foil para formato de 920mm.
- Muestreo sencillo sin necesidad de retirar o pelar la hoja de muestra.
- Nuevo sistema de sujeción suave mediante barra de pinzas para una transferencia estable de las hojas hacia las herramientas de expulsión (blanking).
- Nuevo sistema de alineación de papel y varilla auxiliar de inserción en la salida; permite cambiar rápidamente entre la salida de piezas separadas y la de hojas completas, mejorando la alineación de estas últimas.
- Accionamiento por servomotor independiente
- Sistema de alineación con elevación automática; cambio sencillo entre la descarga de piezas cortadas y la entrega de hojas completas.
- Botones Fuji con panel de control de fácil uso y avance/alimentación intuitiva

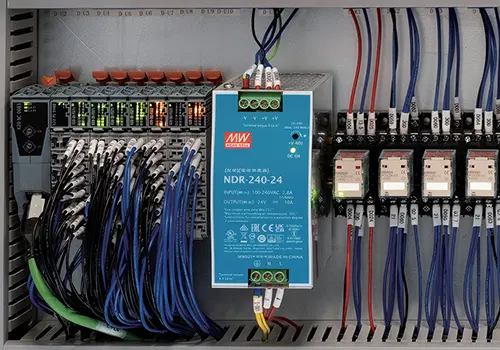

- Componentes eléctricos importados de alta calidad
- Sistema de doble circuito de seguridad
- Controlador PLC fiable y eficiente
- Variador de frecuencia Fuji que garantiza la seguridad del sistema
