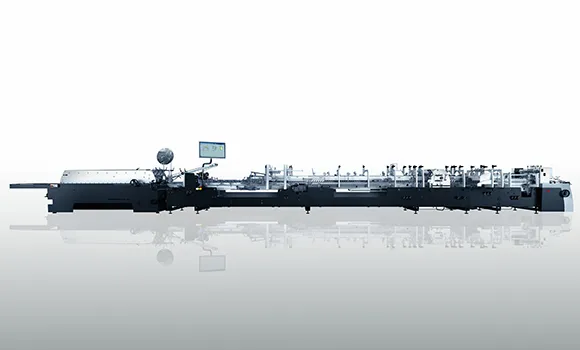

Diana Smart 55/80/115

Plegadora encoladora (450 m/min)

Solicite una cotización

Ver vídeo

La plegadora encoladora Diana Smart es una plegadora-encoladora automática e inteligente, desarrollada con tecnología alemana de vanguardia. Mantiene la reconocida filosofía de la familia Diana, basada en inteligencia, fiabilidad, eficiencia y facilidad de uso, ofreciendo un alto rendimiento en la producción de envases plegables.

Gracias a su arquitectura modular, la plegadora encoladora permite una producción flexible y adaptable a diferentes necesidades. Está disponible en tres formatos: 55, 80 y 115, con un recorrido máximo del papel de 600mm y una velocidad lineal de hasta 450m/min, lo que garantiza alta productividad y gran versatilidad en aplicaciones de plegado y encolado.

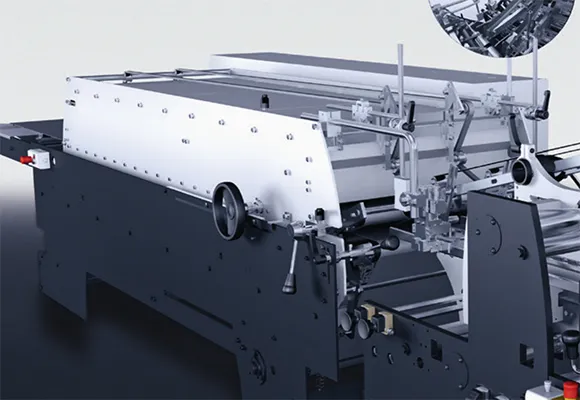

Sección de compresión y entrega

• Para tamaños 55, 80 y 115 A, B
• Correa de compresión de 600 mm de ancho
• Pista/vía de compresión de 2.3m
• Ajuste manual de las zonas de compresión
• Correas de goma blanda para aplicación de presión localizadas (opcional)
• Para el tamaño 115 C:
• Correa de compresión de 900 mm de ancho
• Pista/vía de compresión de 3m
• 4 zonas de presión con ajuste fino
• Correas de goma blanda para aplicación de presión localizada (opcional)

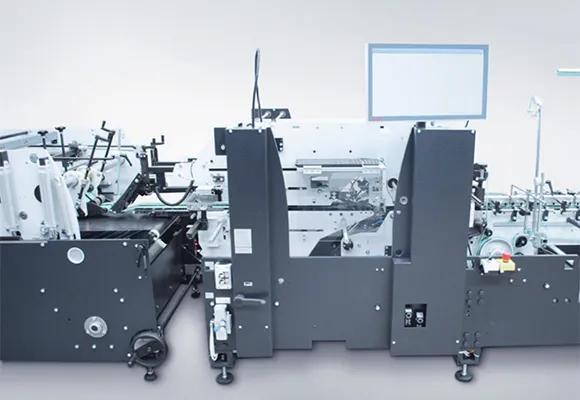

Estación de transferencia

• Regulación electrónica de velocidad
• Expulsor lineal (opcional)
• Ajuste longitudinal manual de los soportes superiores e inferiores
• Unidad de control con pantalla táctil. Sección de transferencia con expulsor lineal integrado (opcional)
• Servomotores que garantizan un funcionamiento preciso
• Las cintas transportadoras se bajan para la expulsión
• Se pueden expulsar cajas de todos los estilos y tamaños a velocidad máxima

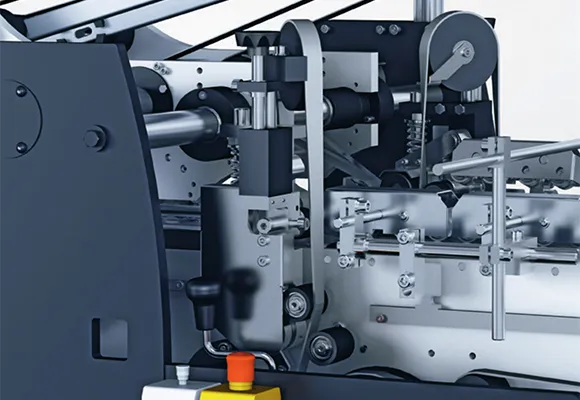

Estación de prensado

• Reduce las fuerzas de rechazo durante el plegado.
• Ajuste individual de la presión mediante volantes ergonómicos para el operario y el lado de accionamiento.
• Apto para superficies de cartón delicadas.
• Posicionamiento lateral junto con los soportes inferiores exteriores de la estación de plegado.

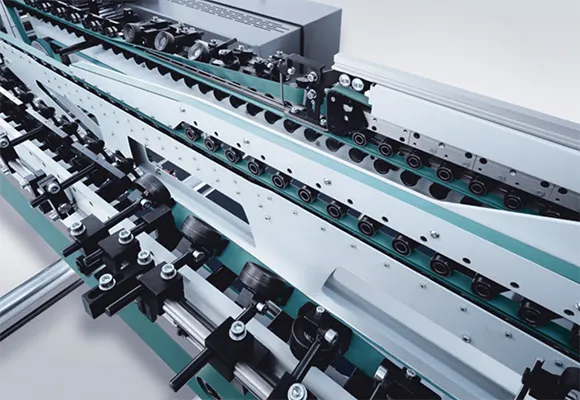

Estación plegable

• Una barra telescópica a cada lado, con rodillos ajustables.
• Plegado de izquierda a derecha o de derecha a izquierda de serie.
• Soporte central inferior, abatible hacia abajo (opcional).
• Soporte central superior, extraíble o abatible hacia arriba (opcional).
• Marcos laterales rebajados para una excelente accesibilidad.
• Plegado mediante cinta para cajas abiertas de 45mm de ancho (opcional).

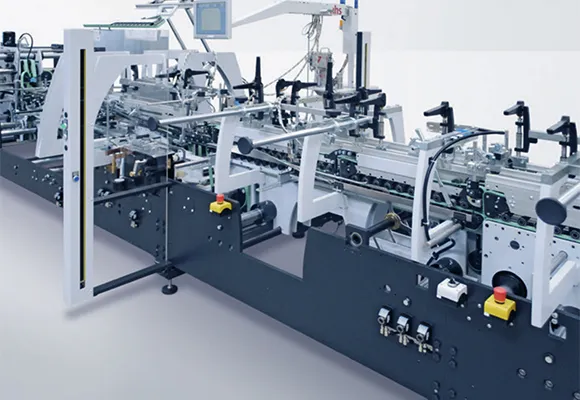

Módulo combinado (Combimodule)

• 3 soportes inferiores y 5 superiores
• Procesamiento de cajas plegables de 4 y 6 esquinas
• Configuración cómoda y rápida para procesar cajas con fondo de cierre
• 1. Eje de preplegado trasero en la preplegadora trasera; 2. Eje de preplegado trasero en el módulo combinado (Combimodule
• Puertas de seguridad con luz para una protección completa de la estructura sin obstruir la preparación

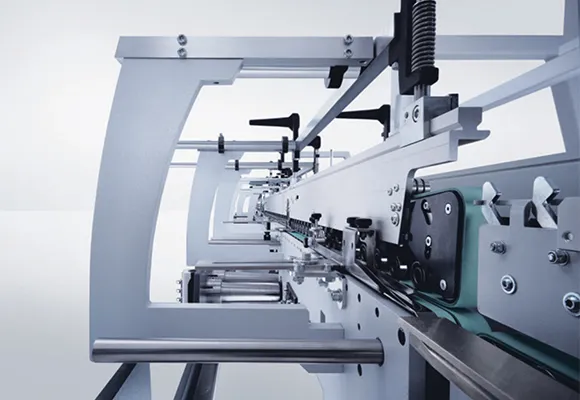

Preplegadora

• Excelente accesibilidad gracias a los bastidores laterales bajos en el lado del operador y del accionamiento.
• Un soporte inferior a cada lado (derecho e izquierdo).
• Una barra de rodillos superior en el lado derecho y dos en el izquierdo.
• Soporte superior corto para el lado de accionamiento trasero disponible como opción.
• Plegado de la correa en el lado de accionamiento.
• Dispositivo de bloqueo inferior opcional.

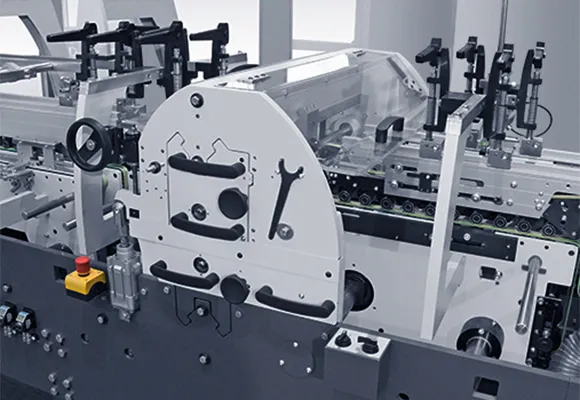

Módulo Braille de Diana

• La herramienta Braille se puede colocar a lo largo de todo el ancho de trabajo.
• Se pueden usar varias herramientas en paralelo.
• Alta productividad gracias a un número óptimo de áreas de grabado en la lámina metálica.
• Las herramientas Braille también se pueden instalar fuera de la máquina.
• Transporte fiable de la caja durante la etapa de grabado.
• Control de calidad sistemático del grabado.
• Longitud del módulo inferior a 1400mm, independientemente del número de herramientas Braille.

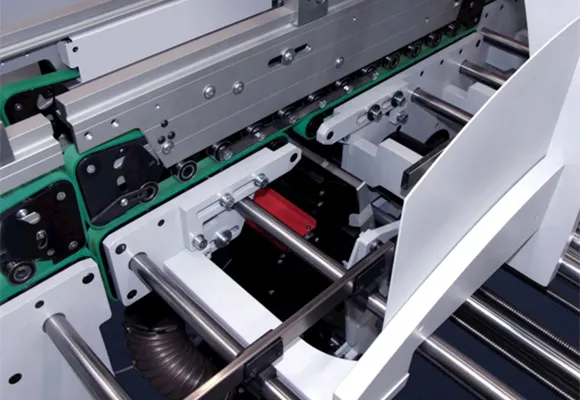

Módulo de control de inspección Diana

• Inspección en línea del 100% de toda la imagen impresa
• Inspección de áreas definidas con diferentes resoluciones
• Posibilidad de guardar los valores de configuración para trabajos repetitivos
• Comparación de la imagen de entrada con el PDF de preimpresión
• Expulsión automática de cajas defectuosas o torcidas
• Informes automatizados
• Transporte fiable de cajas
• Bajo consumo energético (aire comprimido e iluminación LED)

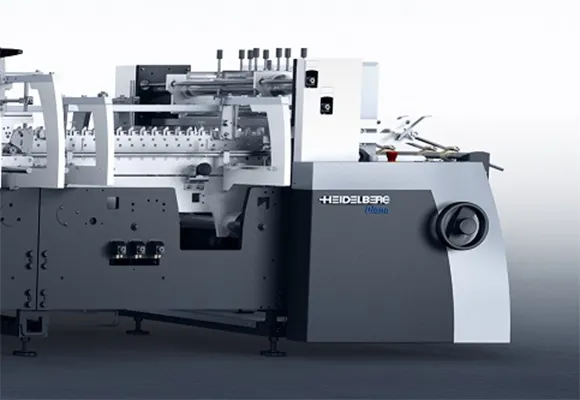

Alimentador con módulo de alineación de pieza troquelada

• Tiempos de preparación reducidos
• Alimentador por fricción con guías de correa ajustables
• Cambio de correa en menos de 60 segundos sin necesidad de desmontar el eje
• Accionamiento individual para un control preciso de la velocidad
• Soportes de transporte ajustables en longitud
• Alimentador por succión (opcional)
• Alineación posible a la izquierda o a la derecha
• El sistema de alineación lineal es ajustable lateralmente para evitar los recortes de las ventanas
• Soporte central superior/inferior opcional

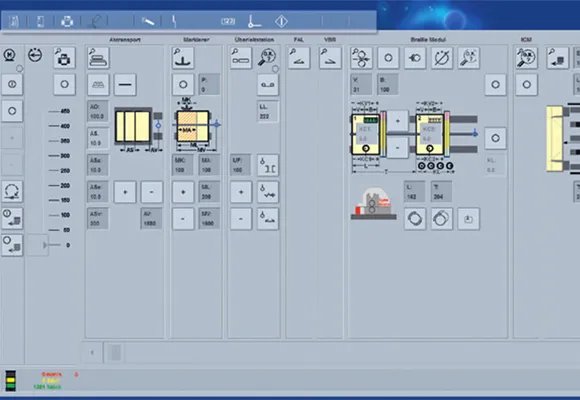

Interfaz máquina y automatización

• Pantalla táctil para el manejo de la máquina
• Manejo sencillo, navegación por menú intuitiva
• Posicionamiento SmartSet, con posibilidad de guardar la configuración para trabajos repetitivos (opcional)
• DigiSet: Permite al operador configurar el posicionamiento de los soportes según la configuración de la pieza en bruto. La configuración se puede guardar para trabajos repetitivos.
• AutoSet: La configuración se calcula automáticamente en función de la pieza en bruto y los soportes se mueven a su posición automáticamente
• Sistema de cámaras para la monitorización de la estación de transferencia (opcional)

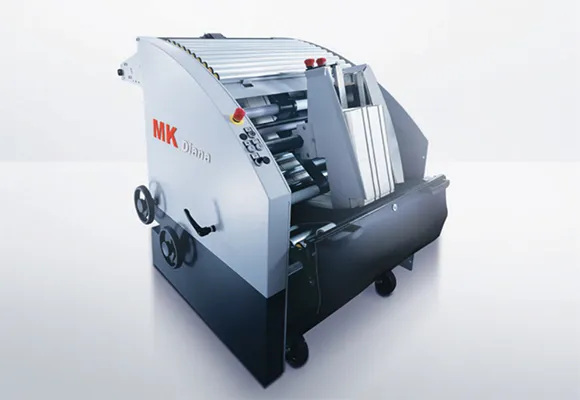

Alimentadora Diana

• Prealimentación continua y estable
• Altura de pila constante en el alimentador
• Alta fiabilidad de producción
• Compatible con producción a alta velocidad

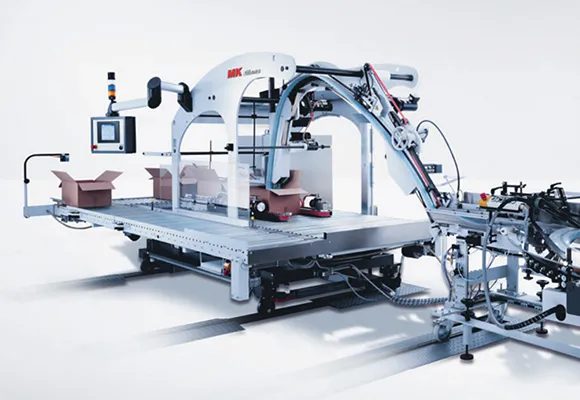

Empacadora Diana

• Empaquetado totalmente automatizado en cajas de envío
• Posibilidad de empaquetado en líneas de pliegue 2 o 4, o en solapas de cierre
• Hasta 5 filas por capa y hasta 5 capas por caja
• Hasta 200,000 cajas de cartón en línea recta por hora
• Precálculo de datos de configuración para una preparación rápida
• Control de cajas automatizado disponible
