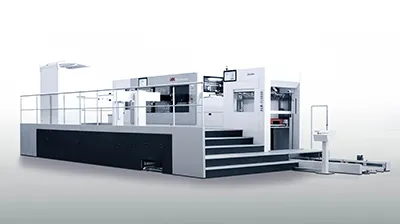

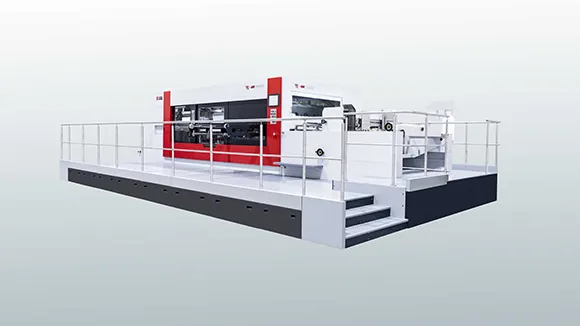

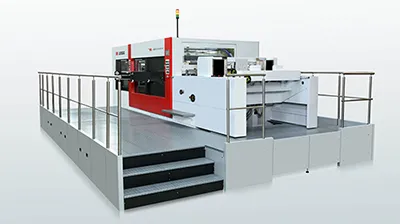

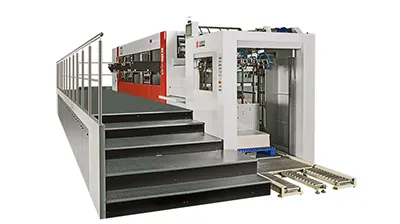

MK Ecocut 170CS

Máquina troqueladora (gran formato)

Solicite una cotización

Ver vídeo

La máquina troqueladora MK Ecocut 170CS es una troqueladora plana para cartón corrugado con sistema de despojo, desarrollada y fabricada por Masterwork para aplicaciones de gran formato en la industria del packaging. Está diseñada para procesar una amplia variedad de materiales, incluyendo cartón corrugado y cartón laminado litográfico, con espesores de 1 a 8.5mm.

Esta máquina troqueladora responde a las exigencias de troquelado de gran formato y producción de múltiples piezas, ofreciendo un rendimiento eficiente y resultados precisos. Gracias a su diseño robusto y tecnología avanzada, la troqueladora MK Ecocut 170CS proporciona alta productividad, gran fiabilidad y excelente calidad de troquelado, aportando nuevas soluciones para el procesamiento de cartón corrugado en el mercado del packaging.

• Posicionamiento del papel extremadamente preciso y transporte ágil de las hojas.
• Troquelado y desprendimiento perfectos; precisos y eficientes a la vez.

• Hasta 6000 hojas por hora.
• La máquina está equipada con una placa de corte y una placa de desprendimiento con sistema de posicionamiento central y sistema de bloqueo rápido para reducir el tiempo de cambio de trabajo y de preparación, aumentando así la productividad.

• Larga duración y alta calidad.
• Cumple con los requisitos de troquelado de gran formato para cartón corrugado y cartón laminado litográfico con múltiples piezas.
• Ideal para tiradas largas y cortas.

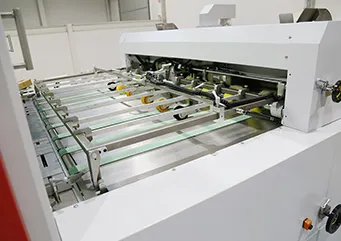

Unidad de alimentación

• La nueva generación de dispositivos de alimentación por borde frontal combina la tecnología de alimentación por borde frontal de las máquinas de impresión de alta velocidad y las máquinas troqueladoras, lo que resulta en una alta precisión de alimentación y una gran fuerza de succión.
• El dispositivo de alimentación auxiliar facilita la alimentación estable de las hojas.
• El servomotor de alto par controla la hoja en su posición para reducir la velocidad y asegurar que esté plana al llegar al tope frontal.
• El cartón corrugado tiene un tope frontal más amplio para garantizar un posicionamiento preciso.
• Dispositivo neumático de alineación lateral: el soporte frontal se puede ajustar eléctricamente en altura.
• Equipado con un set de topes de posicionamiento lateral a la izquierda y a la derecha.

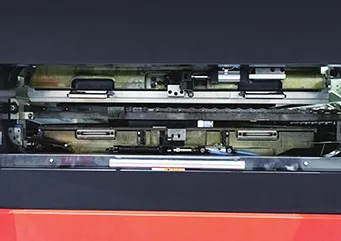

Unidad de troquelado

• Ajuste de presión: presión máxima de troquelado 400 T
• Sistema de detección de funcionamiento en vacío y caída de láminas
• El bastidor y la placa inferior cuentan con dispositivos de bloqueo neumático para facilitar su manejo.
• Posicionamiento central de la placa de troquelado
• La placa inferior está equipada con un dispositivo de sujeción para un empuje y tracción más suaves.

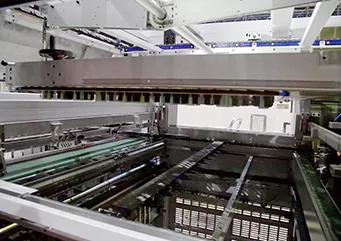

Unidad de pelado

• El bastidor de pelado superior se eleva eléctricamente para facilitar su uso.
• Los bastidores de pelado superior y central están centrados, lo que permite un cambio de placa rápido..

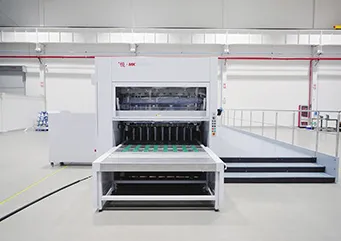

Unidad de entrega

• Configuración estándar del dispositivo de extracción de bordes de la pinza y del dispositivo de entrega de bordes de desecho.
• Dispositivo de alineación de papel para la parte frontal, posterior y lateral de la pila de salida.
• El dispositivo de entrega auxiliar eléctrico permite entregar hojas sin detener la máquina.
• Existen dos soluciones de entrega: entrega en pila alta (con logística automatizada opcional) y entrega mediante cinta transportadora.

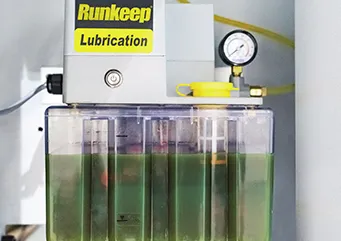

Sistema de lubricación

• Las principales piezas móviles de la máquina se lubrican mediante un sistema de lubricación automática centralizado, lo que reduce eficazmente el tiempo de mantenimiento y prolonga la vida útil del dispositivo.

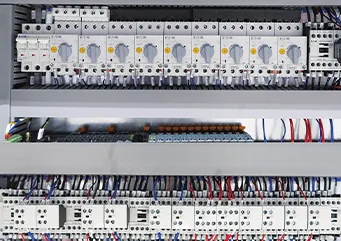

Sistema de control

• Sistema de control B&R para toda la máquina.
• Los componentes de control eléctrico tienen un diseño modular para facilitar el mantenimiento.
• El diseño del control eléctrico de la máquina cumple con las normas nacionales de seguridad. Además, está optimizado para el control lógico y cuenta con una interfaz de mantenimiento remoto.
