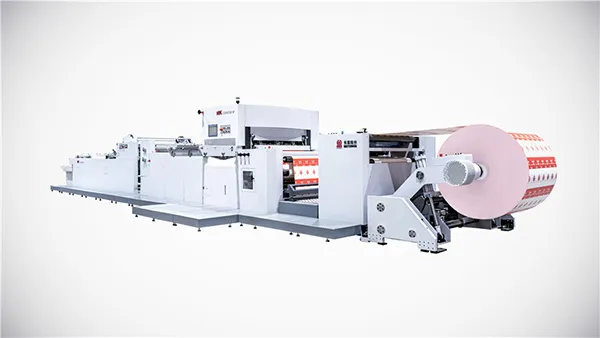

MK 1300CSB W

Máquina troqueladora (gran volumen)

Solicite una cotización

Ver vídeo

Basada en la experiencia y tecnología avanzada de Masterwork en troquelado plano y sistemas de alimentación continua, la máquina troqueladora MK 1300CSB W es una troqueladora de platina con alimentación continua de nueva generación. Este equipo de troquelado ha sido desarrollado para responder a las exigencias de producción de alto volumen en el sector de la impresión flexográfica.

Gracias a su diseño robusto y eficiente, la troqueladora MK 1300CSB W ofrece un proceso de troquelado preciso, estable y de alta productividad, convirtiéndose en una solución ideal para líneas de producción que requieren gran rendimiento y continuidad operativa.

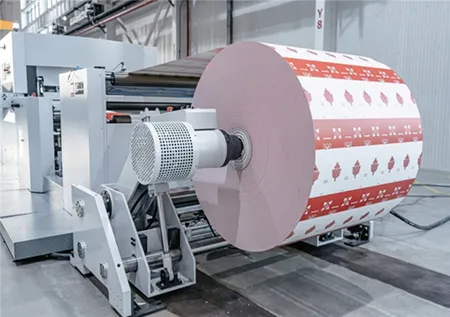

Unidad desenrolladora

• Función de preposicionamiento láser al cambiar de rollo
• Control del sistema hidráulico para el cambio de bobina
• Diámetro máximo de desenrollado: 1600mm
• Plataforma de empalme de papel para facilitar el cambio de rollo
• El mandril de desenrollado utiliza un sistema de apriete
• Detección y cálculo automáticos del diámetro del rollo, con alarma en caso de sobreuso del rollo de papel

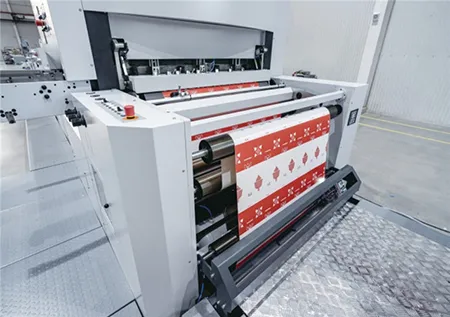

Unidad de alimentación de papel

• Posicionamiento del papel en el sistema electrónico de alimentación frontal
• La alimentación frontal electrónica se detecta mediante un sensor de detección de código de tres colores
• Sistema de corrección de desviación de alta gama importado, que permite alternar entre corrección de línea y corrección de borde
• Adopta un mecanismo de entrada para accionar la alimentación de papel, lo que permite una corrección dinámica y garantiza la precisión de la alimentación
• Se ha adoptado un servomotor en el brazo oscilante de alimentación de papel, y el cilindro es accionado por aire para realizar la entrega de prueba intermitente dentro de la unidad de moldeo
• Equipado con mecanismo de plegado y aplanado de papel
• Equipado con detección de tonelaje, dispositivo de alarma de sobrepresión, etc.

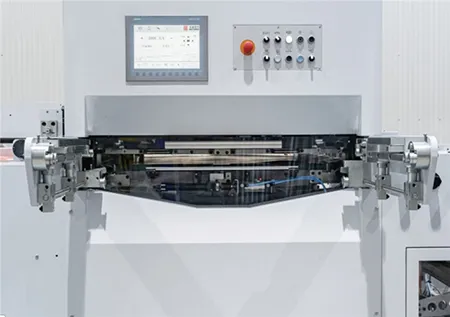

Unidad principal de troquelado

• Diseño optimizado de la plataforma móvil y del dispositivo de ajuste de presión
• Mecanismo de regulación de presión eléctrico
• Mecanismo de bloqueo neumático del carro
• Mecanismo de ajuste fino síncrono para la placa inferior del bastidor del carro

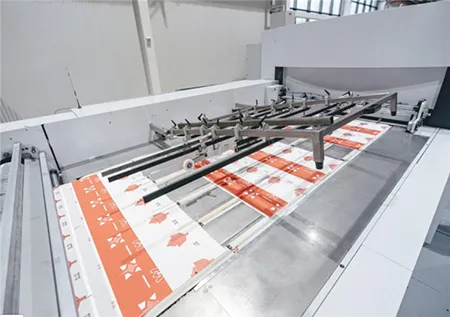

Unidad de transferencia de papel

• Separación de bobinas troqueladas en hojas individuales
• El empuje del papel y el posicionamiento de la cinta son rápidos, y los rodillos de eliminación de residuos son accionados por motores.
• El ángulo de empuje se ajusta automáticamente, lo que simplifica y facilita el funcionamiento.
• La cinta transportadora de la mesa de transporte de papel sigue las reglas de configuración de la cinta síncrona, y el papel separado se preposiciona.

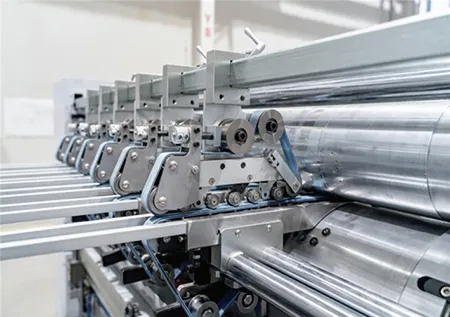

Unidad de pelado

• El dispositivo de pelado de rodillos solo requiere la instalación de la aguja de limpieza en el rodillo, lo que facilita y simplifica su instalación. No requiere la placa de limpieza y ahorra en costos de limpieza de placas.
• La dirección de alimentación del papel, tanto vertical como horizontal, es ajustable.
• Incluye una cinta transportadora para los bordes de desecho, que los transporta fuera de la máquina (la recolección de residuos o los conductos de ventilación se determinan según las instalaciones de la fábrica del cliente).

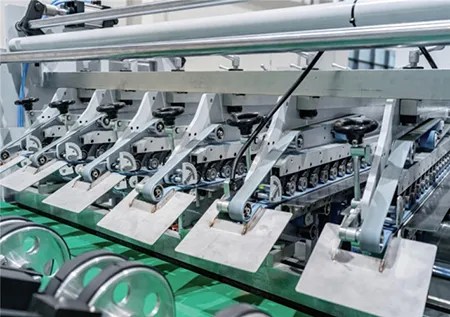

Unidad de separación

• Dispositivo de separación independiente de las cintas superior e inferior
• Dispositivo de elevación neumática para la separación de la cinta de prensado superior
• El ángulo general del dispositivo de prensado de las cintas superior e inferior se ajusta para regular la altura de la salida de papel, adaptándose así a la recogida de diferentes productos.

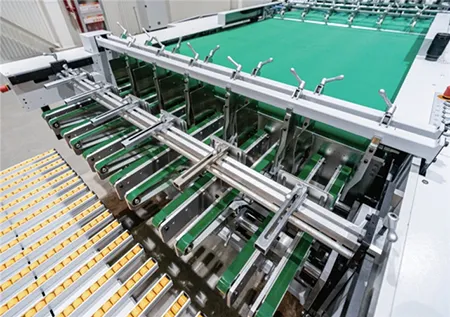

Unidad de entrega

• Dispositivo de medición de escamas
• Dispositivo de apilamiento automático (opcional, incluye las siguientes funciones)
• Dispositivo de separación y conteo automático
• Dispositivo de desplazamiento neumático
• Elevación y salida automáticas de pilas de papel terminadas

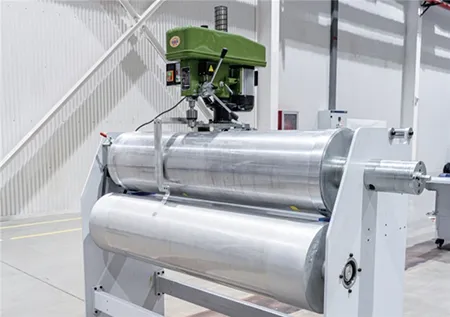

Herramienta de desbarbado/pelado

• Equipada con punzón para la extracción de la aguja de pelado del tambor inferior de limpieza

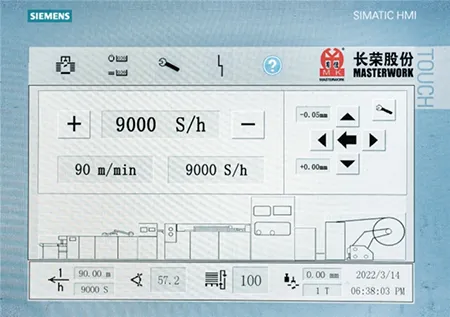

HMI

• Pantalla táctil de alta definición y sistema de control intuitivo.
• La interfaz gráfica de control, fácil de usar, hace que el manejo de la máquina sea más intuitivo, cómodo y flexible.

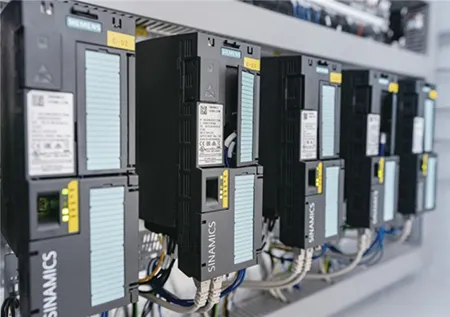

Sistema de control Siemens

• Sistema de control de acoplamiento de bombas múltiples con derechos de propiedad intelectual independientes
• Múltiples mecanismos controlados por motores independientes
• Programa de control de posicionamiento de marcas de color patentado
• Equipado con controlador de movimiento importado
