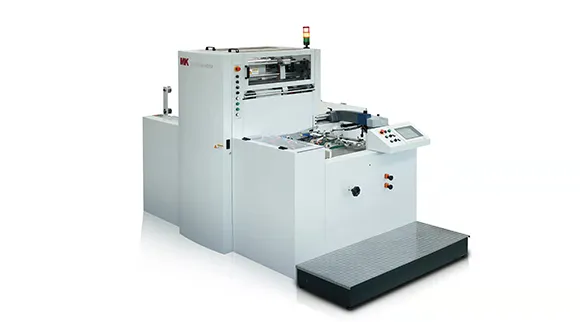

Multimatrix 60C
Máquina troqueladora (5500 hojas/h)
Solicite una cotización
La máquina troqueladora Multimatrix 60C es una troqueladora de pequeño formato con función de estampado en caliente, diseñada especialmente para tiradas cortas y trabajos de alta precisión. Es ideal para la producción de carpetas de presentación, piezas de correo directo y productos con formas irregulares.
Con un formato máximo de 450x600mm, la máquina también permite estampado en caliente y repujado en cajas plegables, ampliando las posibilidades de aplicación. Gracias a su velocidad de hasta 5500 hojas por hora, la máquina troqueladora Multimatrix 60C ofrece una solución eficiente y flexible para producciones cortas y medianas en la industria de impresión y packaging.
Parámetros técnicos
| Datos técnicos | Multimatrix60C |
| Tamaño máximo de hoja | 600mmx 450mm |
| Tamaño mínimo de hoja | 250mmx 175mm |
| Tamaño máximo de troquelado | 590mm x 430mm |
| Margen de la pinza | 9~ 17mm |
| Tamaño de persecución interior | 610mmx 452mm |
| Material adecuado | 120~ 600g/m² (cartón) 0.15~0.8mm (cartón) |
| Precisión de troquelado | ≤+0.10mm (troquelado y estampado de lámina convencional)* |
| Presión máxima de trabajo | 80T |
| Velocidad máxima de trabajo | 5500hojas/h (troquelado y estampado regular)* |
| Máx. altura de la pila de alimentación | 850mm (incl. palé) |
| Altura máxima de la pila de entrega | 850mm (incl. palé) |
| Dimensión | 3100mm (L)X 1980mm (An)X 2300mm (Al) |
| Peso | ≈5300kg |
| Potencia a plena carga | 26.3KW |
| Requisito de fuente de aire | Presión 0.6 ~0.7Mpa, caudal> 1 m3/min |
Características del producto

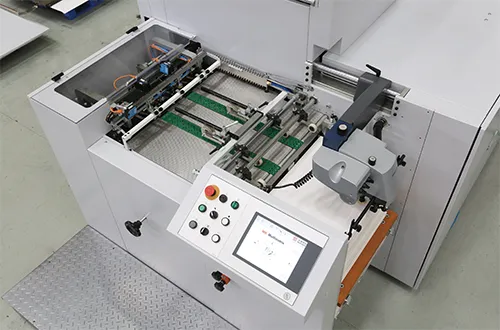

Estación de alimentación
- Accionamiento del alimentador mediante servomotor
- Dispositivo de elevación automática para la alimentación de papel
- Dispositivo de alimentación tipo flujo
- Ajuste manual de la posición vertical del cabezal de alimentación
- Ajuste manual de la posición horizontal del cabezal de alimentación
- 3 dispositivos anticolisión
- Dispositivo de soplado lateral manual y deflector lateral
- Mesa de alimentación por vacío
- Dispositivo de elevación manual para el bastidor de alimentación de papel
- Detector ultrasónico de doble hoja
- Cinta de alimentación importada
- MasterSet

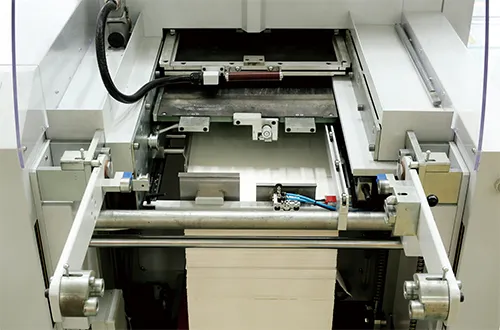

Estación de la máquina principal
- La potencia de la máquina principal y la barra de agarre se controlan mediante un servomotor.
- El ajuste de presión se controla automáticamente mediante un servomotor.
- Placa de corte ajustable con placa de acero de 2+2mm.
- El sistema de control de velocidad (MC) y la leva electrónica controlan la secuencia de tiempo de troquelado.
- Dispositivo de inversión del perfil de troquelado.
- Dispositivo de bloqueo neumático bidireccional del perfil de troquelado.
- Placa de corte ajustable con dispositivo de bloqueo neumático.
- Placa de panal de cambio rápido.
- Chaveta de troquelado de bloqueo rápido.

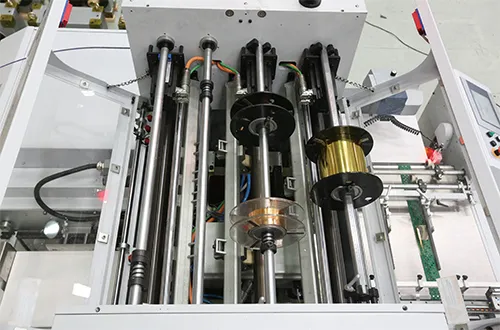

Estación de estampado de lámina
- Dos ejes de lámina con sistema de bobinado/desbobinado controlado por servomotor.
- Dispositivo de separación por soplado
- Sistema de detección de lámina
- Ajuste motorizado para la recogida de la lámina húmeda
- Elevación neumática de rodillos de goma para prensar la lámina

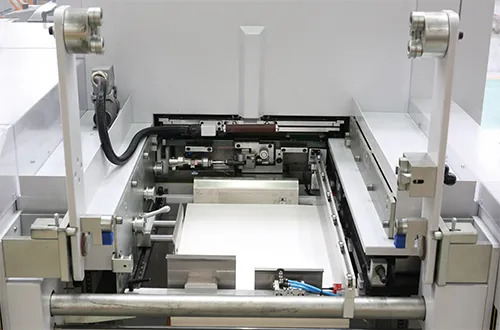

Estación de entrega
- Dispositivo neumático bidireccional para alinear hojas
- Dispositivo automático de descenso de la hoja
- Sistema de inserción de papel con contador (opcional)

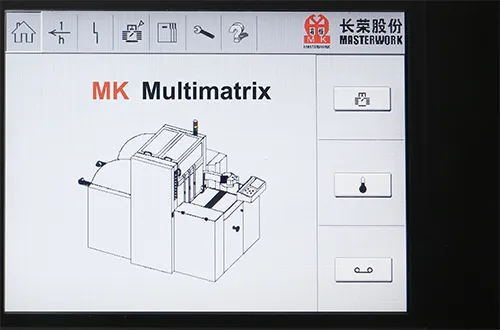

Sistema de monitoreo eléctrico
- Interfaz hombre-máquina (HMI) de 10.4" a color, importada.
- Panel de control.
- Variadores de frecuencia (MC), etc., de marcas europeas reconocidas.
- Estándar GS, con control de módulo de seguridad y detección de circuito de seguridad.
- Diseño multitáctil de doble circuito con redundancia.
- Control de temperatura con función de protección por redundancia. Evita que la temperatura aumente demasiado.

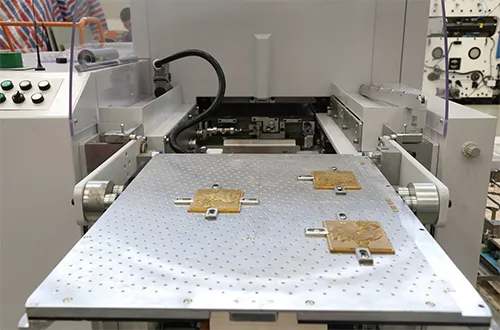

Placa de panal de cambio rápido
- La placa de nido de abeja de cambio rápido inserta directamente el tubo calefactor, lo que ofrece las ventajas de un tiempo de calentamiento corto (15-20 minutos) y una baja pérdida de energía.
- El tubo calefactor cuenta con una capa de aislamiento térmico. Tras un largo periodo de estampado, la plataforma superior se mantiene a temperatura ambiente, y el troquel se puede reemplazar directamente para el troquelado, con una variación de tan solo ±0.03mm bajo presión de troquelado a temperatura normal. Esto permite una conversión rápida y sin esperas.
- 4 zonas de temperatura, ajustables de 40 a 180°C.

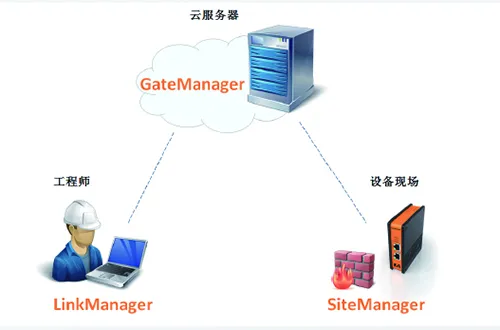

Sistema de monitoreo remoto
- Los canales de conexión remota utilizan protocolos de seguridad SSL/STL basados en web. Esta solución de mantenimiento remoto garantiza la seguridad de los datos del usuario y una alta accesibilidad del firewall, lo que la hace segura y práctica.
- Permite monitorizar los dispositivos de campo y avisar a los clientes con prontitud para que reparen o realicen el mantenimiento de sus equipos.
- Cuando un equipo mecánico presenta alguna anomalía, el sistema de monitorización remota permite detectarla rápidamente y depurarla a distancia, reduciendo así el tiempo de resolución de problemas.
